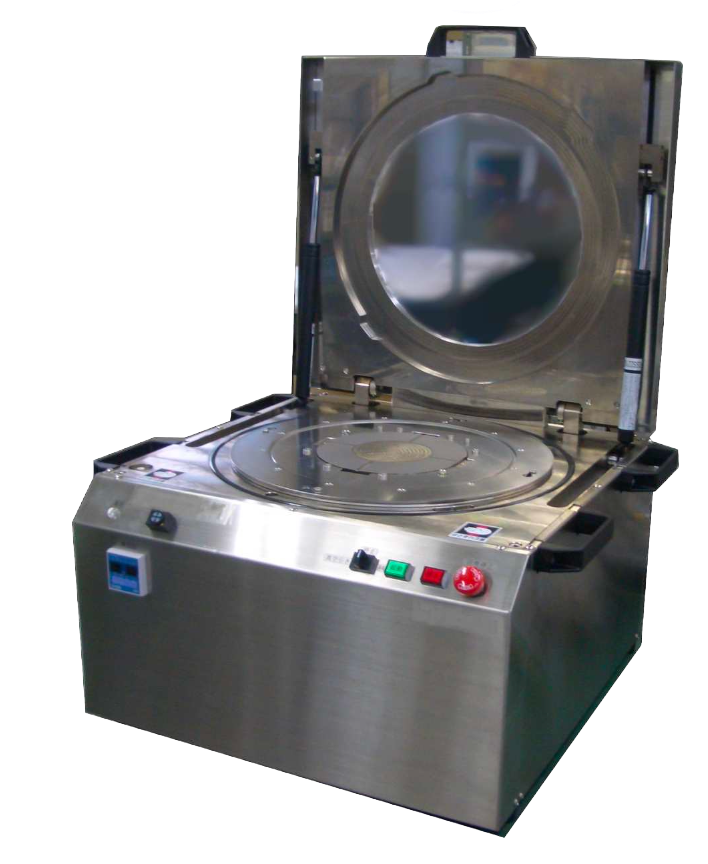

当社の真空貼付装置は、ウェハ全般から液晶、
水晶、MEMS電子部品まで、
幅広い分野での真空貼り合わせに
対応しています。
局所真空チャンバー内での処理により、高品質な
製品づくりをサポートします。
ウェハ全般、水晶、MEMS等、
多様な電子部品の生産に対応
偏光板等の貼り合わせにおいて、
後工程のオートクレイブを不要に

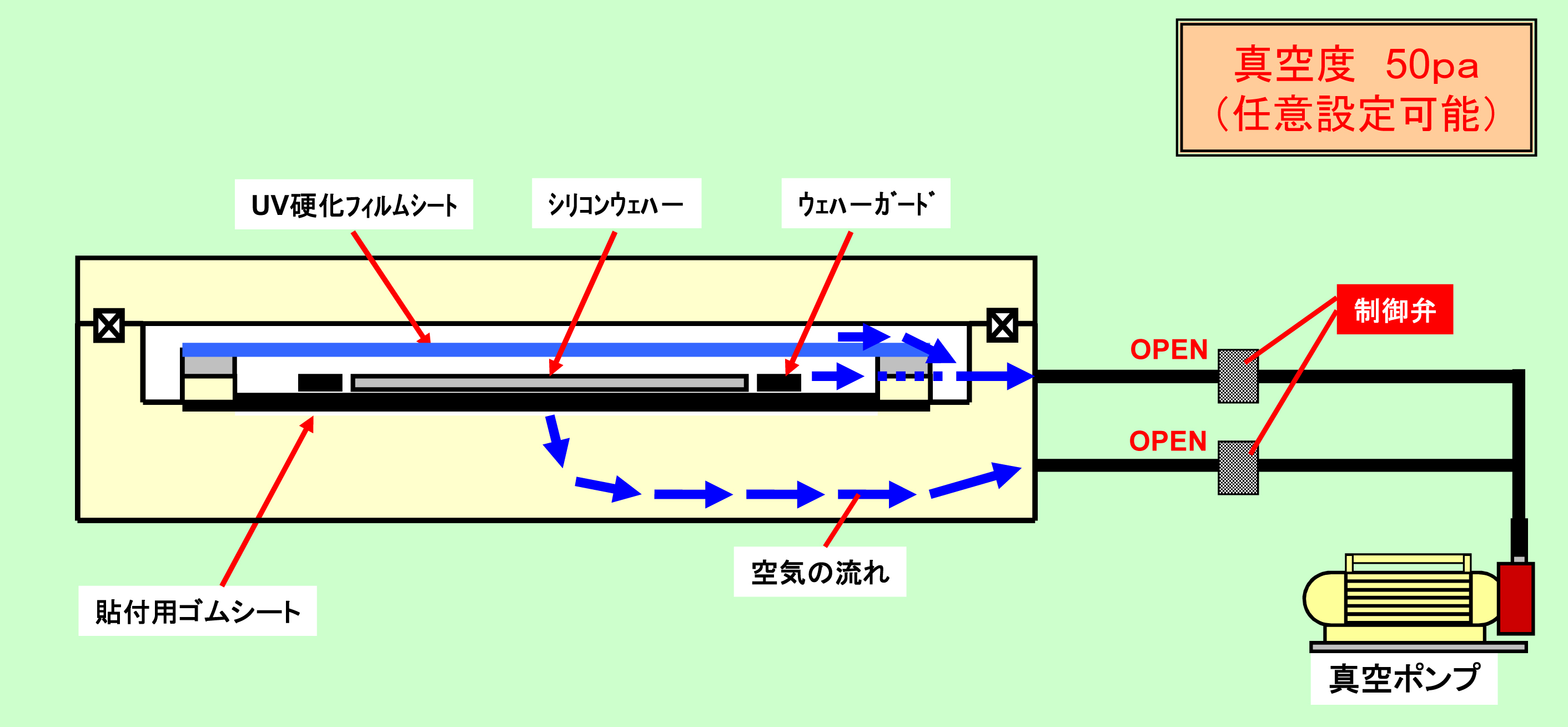

局所真空チャンバー方式を採用し、
デリケートな電子部品にも適合
既存の生産方法に合わせた真空貼付けの
カスタマイズが可能

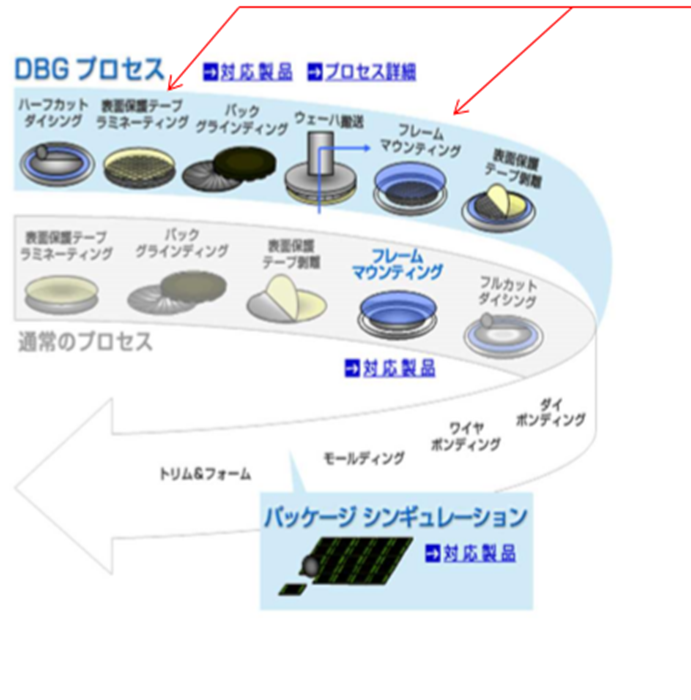

1.ウェハダイシング工程において表面保護BGラミネーティング工程とダイシングテープラミネーティングの2工程の貼付工程を要してダイシング作業に入ります。
2.すなわち2台のウェハマウントが必要であり、現在の貼付方式はそのほとんどにロール方式の貼付機が主流となっております。
3.現在の動向としてMEMS時代の流れの中で、ますますウェハーを含む電子部品の軽薄及びスモール化の想定において、都波岐精工の真空貼付方式が着目をされております。

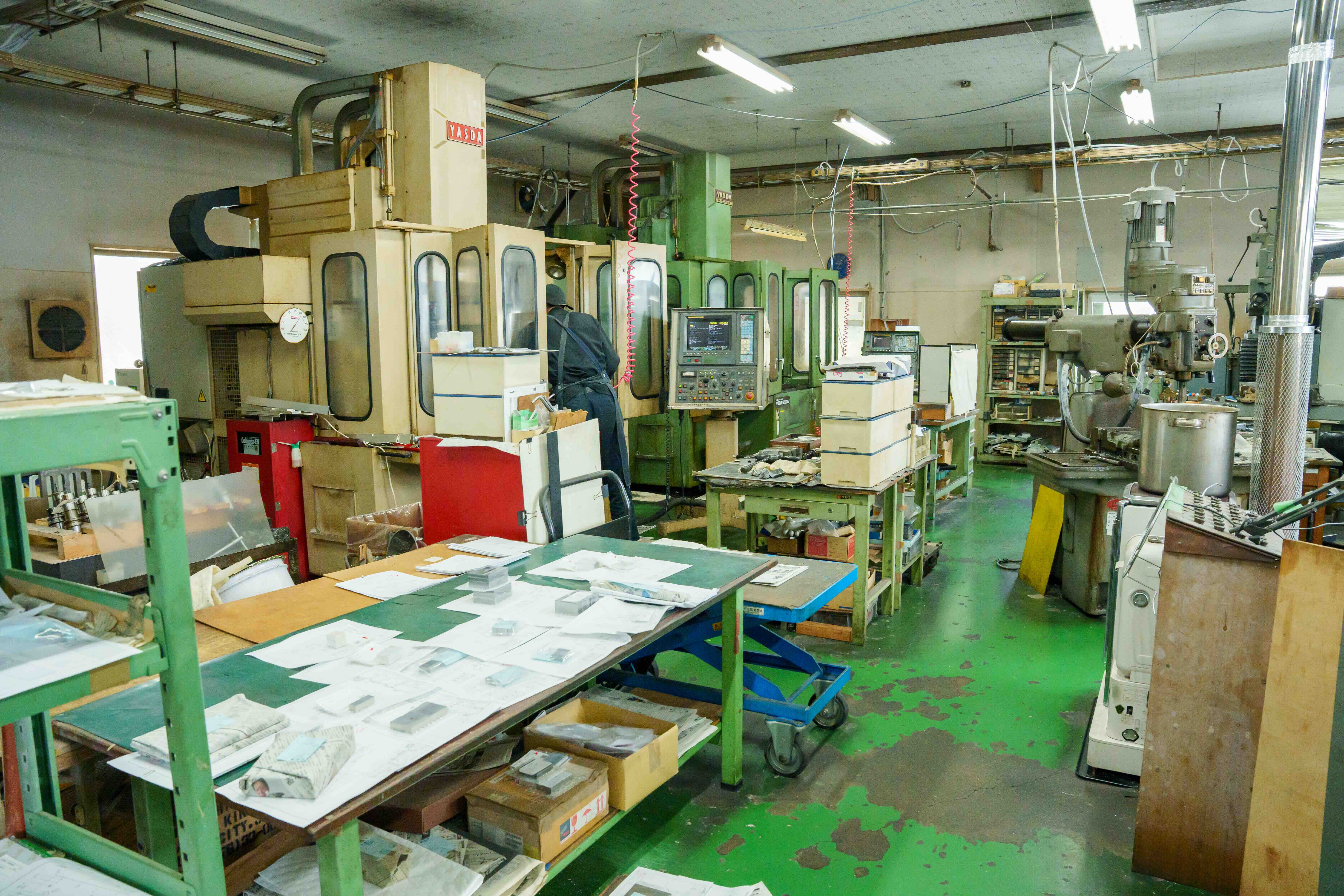

| 名 称 | メーカー | 型 式 | 備 考 | 台数 |
|---|---|---|---|---|
| マシニングセンター | 安田工業 | YBM 850V | 500×800 | 2 |
| マシニングセンター | 牧野フライス | FNC 106 | 600×1000 | 1 |
| NCフライス | 牧野フライス | AVNC-74 | 400×700 | 1 |
| ワイヤーカット | 牧野フライス | EC-3040 | 加工範囲 300×400 | 1 |
| NC放電加工機 | 牧野フライス | EDNC-32 | 加工範囲 350×500 | 1 |
| 治具フライス盤 | 牧野フライス | KVJP-55 | 1 | |
| 治具フライス盤 | 牧野フライス | KSJP | 1 | |
| 立フライス盤 | 日立精機 | MS-V | 1 | |
| 4尺施盤 | ワシノ機械 | LPT-35C | 1 | |
| 卓上施盤 | 江黒鉄工 | 6B | 1 | |
| 成型研削盤 | 岡本工作機械 | PFG-450 | 150×300 | 1 |
| 平面研削盤 | 岡本工作機械 | MA-2 | 300×600 | 1 |
| 平面研削盤 | 黒田精工 | GS-BMHL | 150×300 | 1 |
| 工具研削盤 | 三協精機 | CTG | コレット径 ～φ10 | 1 |
| タッピングマシン | KIWA | KUD-700 | 1 | |
| ラジアルボール盤 | 大隈鉄工所 | DMB | 1 | |
| ボール盤 | 3 | |||
| コンターマシーン | ラクソー | U-300 | 1 | |
| コンターマシーン | ラクソー | SE-360 | 1 | |
| 汎用NCフライス盤 | 山崎技研 | YZ320R | 320×750 |
| 名 称 | メーカー | 型 式 | 備 考 | 台数 |
|---|---|---|---|---|
| 三次元測定機 | キーエンス | WM-3500 | 1 | |
| 画像寸法測定器 | キーエンス | IM-X1000シリーズ | 1 |
| 名 称 | メーカー | 型 式 | 備 考 | 台数 |
|---|---|---|---|---|
| CAD/CAM | テクニウム | MY PAC | 1 | |
| CAD 2D | CAD PAC | FUSION 2003 2D | 2 | |
| CAD 3D | PTC | Creo Elements / Direct Modeling | 2 |
構想段階からのご相談も歓迎です。
一貫体制によるスムーズな進行と
実用性の高い製品づくりをお約束します。
